Ersatzteile für Justus Usedom 7 Kaminofen

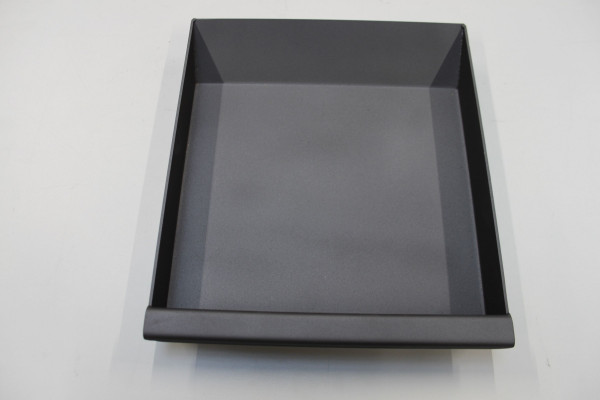

Original Aschekasten für den Kaminofen Justus Usedom 7

Justus Usedom 7 Aschekasten Eckdaten:

• Aschelade, Aschebox
• Maße (B/L/H) 230 mm x 260 mm x 40 mm
• Material Guss
• Position 8 in der Explosionszeichnung

Original Ascherost für den Kaminofen Justus Usedom 7

Justus Usedom 7 Ascherost Eckdaten:

• Feuerrost, Ofenrost
• Maße (B/L/H) 225 mm x 11 mm x 175 mm
• Material Guss
• Farbe gussgrau

Original Bodenstein hinten für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 225 mm x 83 mm x 30 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

Original Bodenstein links für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 60 mm x 285 mm x 25 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

Original Bodenstein rechts für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 60 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 17 in der Explosionszeichnung

Original Bodenstein vorne für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 225 mm x 70 mm x 30 mm
• Material Vermiculite
• Position 18 in der Explosionszeichnung

Original Feuerraumauskleidung für den Kaminofen Justus Usedom 7

• 10-teiliges Set

Justus Usedom 7 Feuerraumauskleidung Eckdaten:

• Material Vermiculite

• Bodenstein vorne (200/225 x 70 x 30 mm)
• Bodenstein hinten (178/224 x 82 x 30 mm)
• Bodenstein rechts (180/285 x 60 x 30 mm)
• Bodenstein links (180/285 x 60 x 30 mm)

• Seitenstein links vorne (120 x 390/450 x 25 mm)
• Seitenstein links hinten (120/140 x 345/390 x 25 mm)
• Seitenstein rechts vorne (120 x 390/450 x 25 mm)
• Seitenstein rechts hinten (120/140 x 345/390 x 25 mm)

• Rückwandstein (175/195 x 345 x 25 mm)
• Zugumlenkung unten (280 x 390 x 25 mm)

Original Rückwandstein für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 175/195 mm x 345 mm x 25 mm
• Material Vermiculite
• 7-fach gelocht
• Position 20 in der Explosionszeichnung

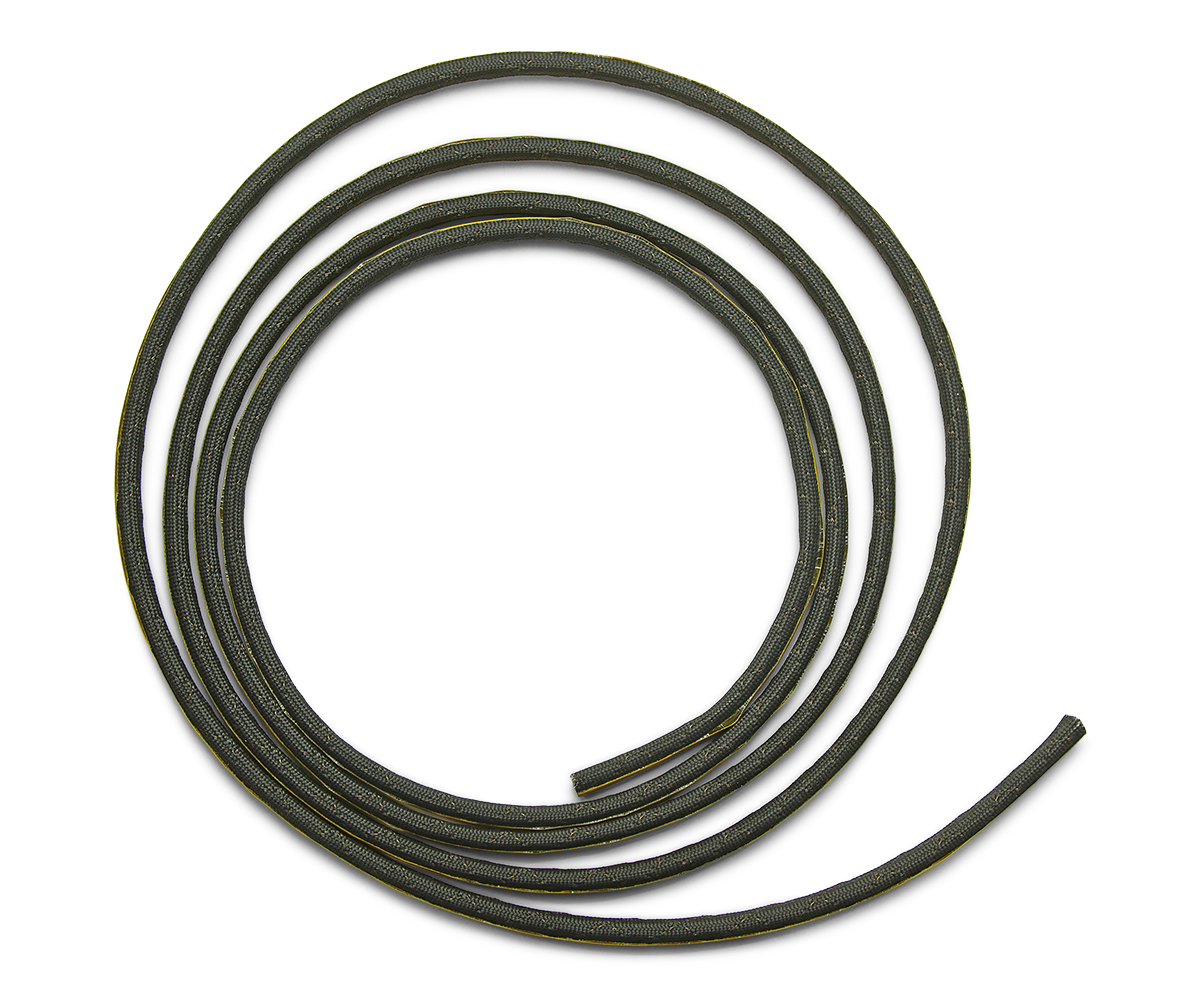

Scheibendichtung für den Kaminofen Justus Usedom 7

Justus Usedom 7 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Hohlkordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm
• selbstklebend

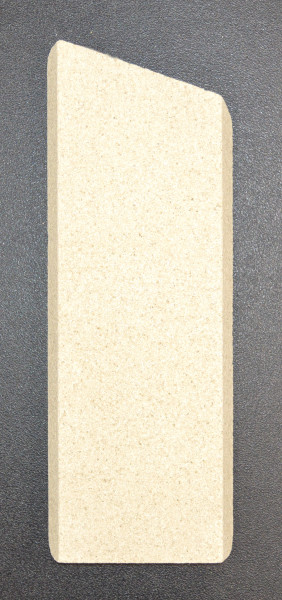

Original Seitenstein links hinten für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 140 mm x 390 mm x 25 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung

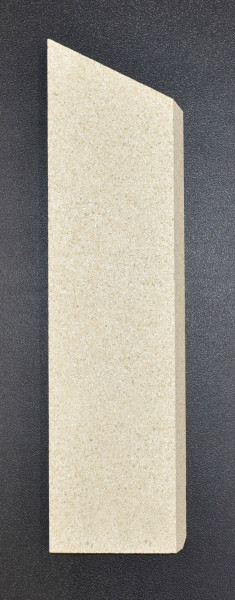

Original Seitenstein links vorne für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 120 mm x 450 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

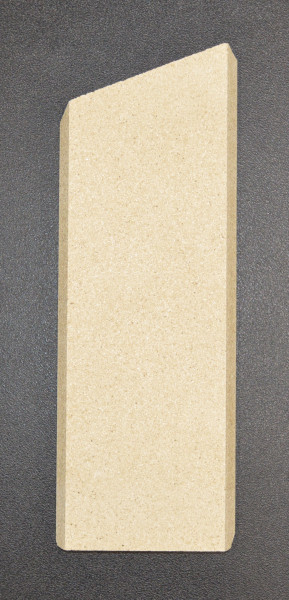

Original Seitenstein rechts hinten für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 140 mm x 390 mm x 25 mm
• Material Vermiculite
• Position 15 in der Explosionszeichnung

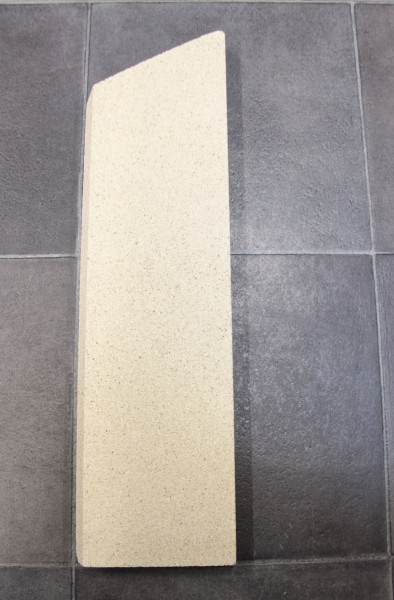

Original Seitenstein rechts vorne für den Kaminofen Justus Usedom 7 Typ 6527

Justus Usedom 7 Typ 6527 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 120 mm x 390/450 mm x 25 mm
• Material Vermiculite
• Position 16 in der Explosionszeichnung

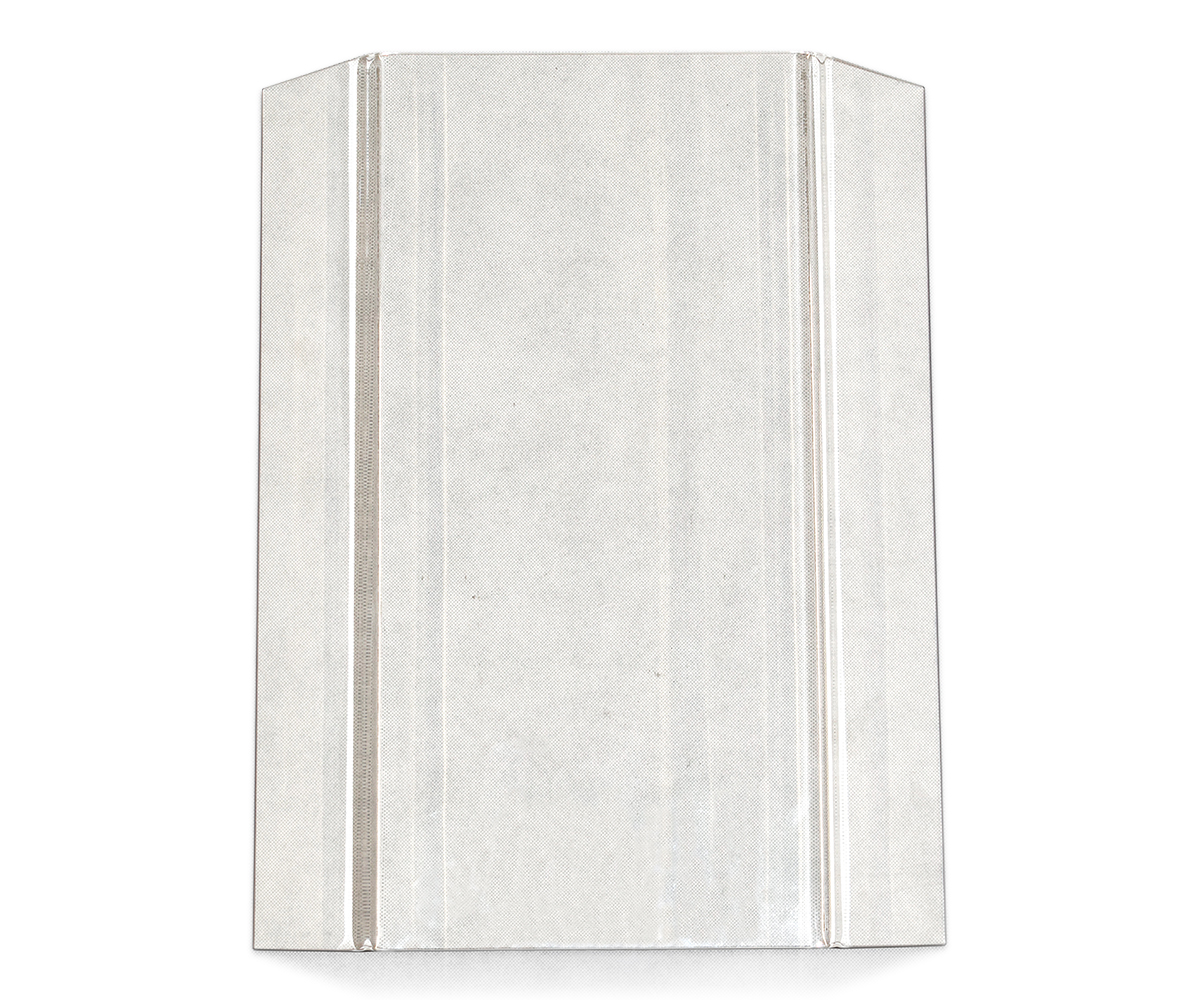

Original Sichtscheibe für den Kaminofen Justus Usedom 7

Justus Usedom 7 Sichtscheibe Eckdaten:

• Glas, Scheibe
• Maße (B/L) 100/245/100 mm x 490 mm
• Material Glas
• Form prismatisch
• hitzebeständig
• Position 29 in der Explosionszeichnung

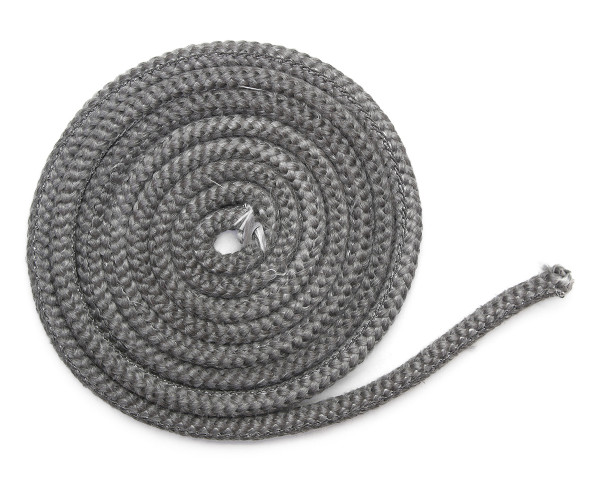

Türdichtung A für den Kaminofen Justus Usedom 7

• Achtung, für diesen Kaminofen gibt es verschiedene Türdichtungen. Bitte orientieren Sie sich an Ihrer verbauten Dichtschnur. (Flachkordeldichtung/Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Usedom 7 Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Maße (B/H) 10 mm x 6 mm
• Länge 2,00 m

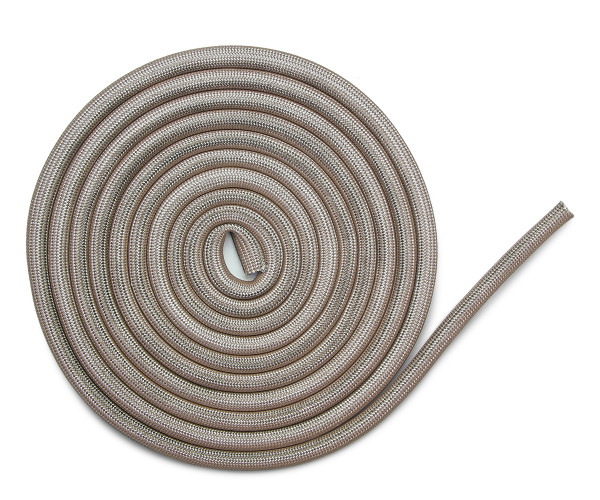

Türdichtung B für den Kaminofen Justus Usedom 7

• Es gibt verschiedene Türdichtungen für dieses Modell. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordeldichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Usedom 7 Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 9,5 mm

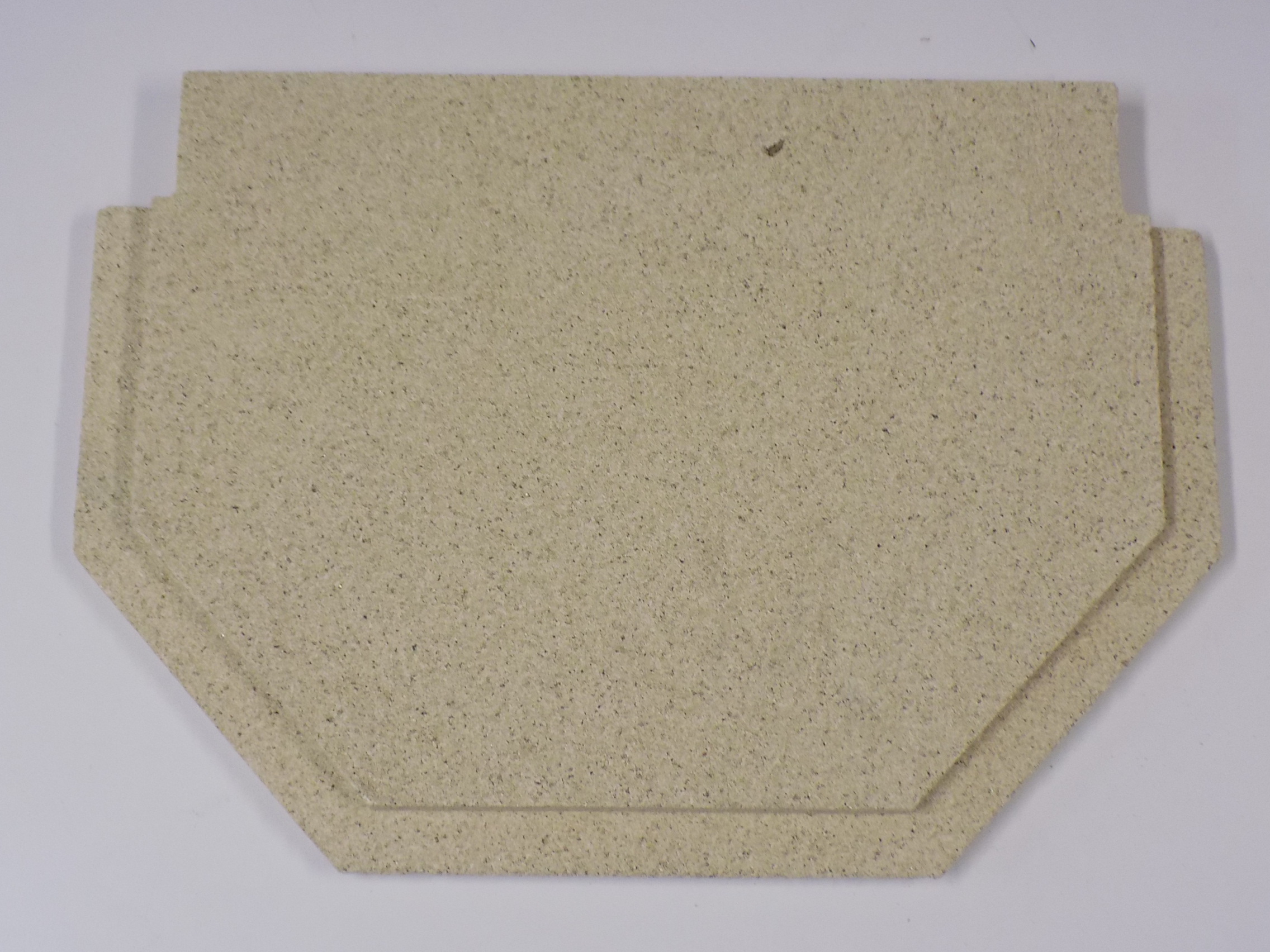

Original Zugumlenkung für den Kaminofen Justus Usedom 7

Justus Usedom 7 Zugumlenkung Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 390 mm x 280 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Zugumlenkung Stahl für den Kaminofen Justus Usedom 7

Justus Usedom 7 Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 360 mm x 215 mm x 3 mm
• Material Stahl
• 1-fach gelocht
• Position 4 in der Explosionszeichnung
