Ersatzteile für Justus Grönland Kaminofen

Original Ascherost für den Kaminofen Justus Grönland Typ 4673-6

Justus Grönland Typ 4673-6 Ascherost Eckdaten:

• Rostgitter, Feuerraumrost
• Maße (B/L/H) 135 mm x 135 mm x 28 mm
• Material Guss
• Form quadratisch
• Farbe schwarz

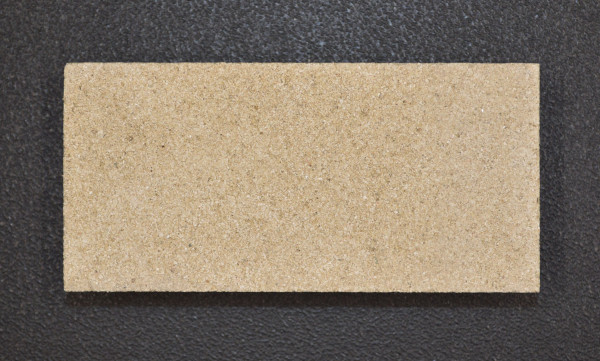

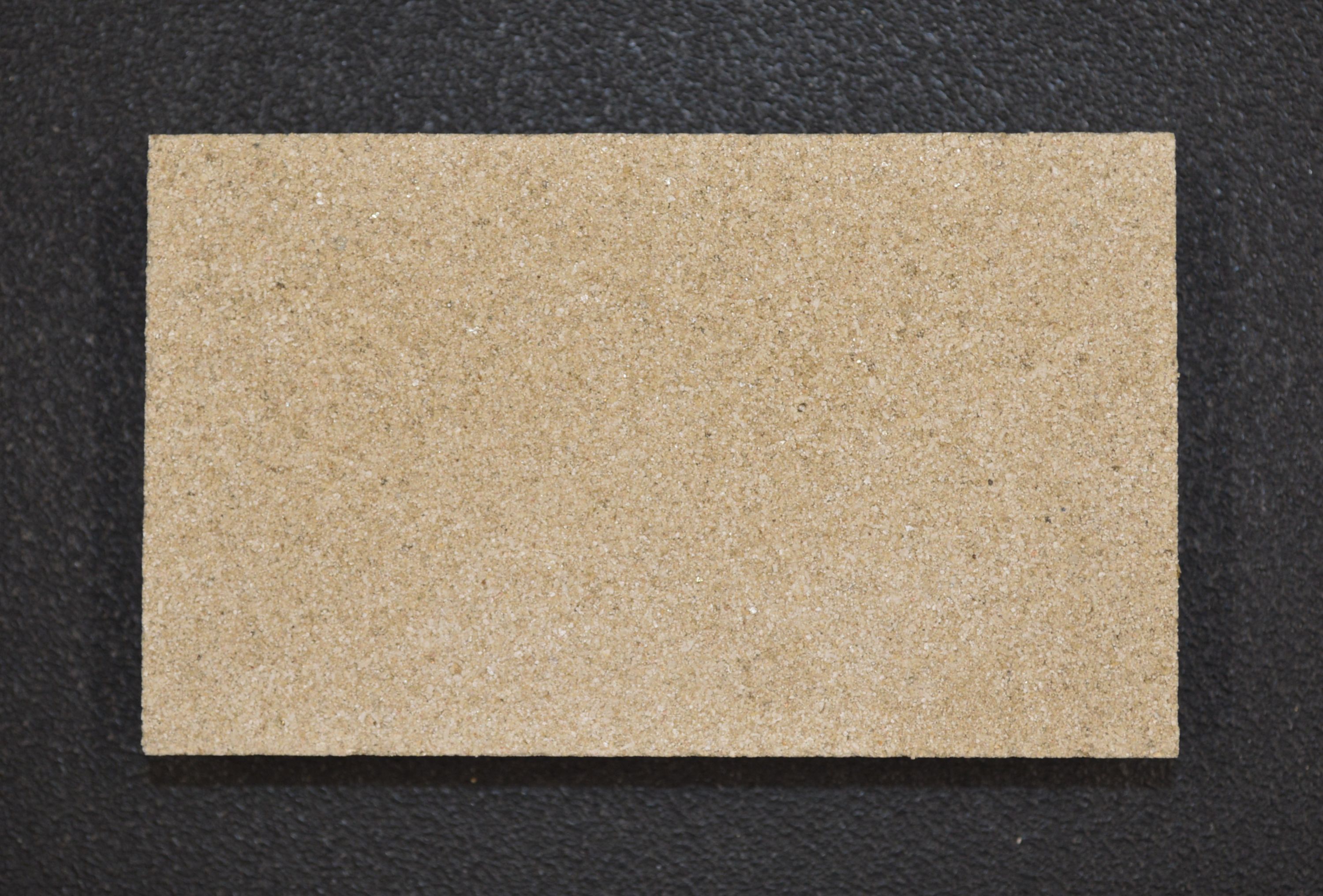

Original Bodenstein hinten für den Kaminofen Justus Grönland

Justus Grönland Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 135 mm x 81 mm x 30 mm
• Material Skamol
• Position 22.3 in der Explosionszeichnung

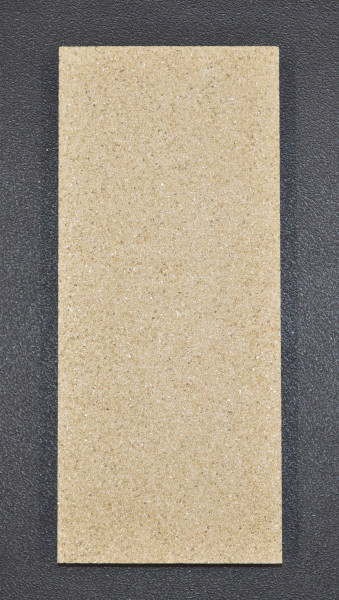

Original Bodenstein links für den Kaminofen Justus Grönland

Justus Grönland Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 121 mm x 281 mm x 30 mm
• Material Skamol
• Position 22.1 in der Explosionszeichnung

Original Bodenstein rechts für den Kaminofen Justus Grönland

Justus Grönland Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 121 mm x 281 mm x 30 mm
• Material Skamol
• Position 22.1 in der Explosionszeichnung

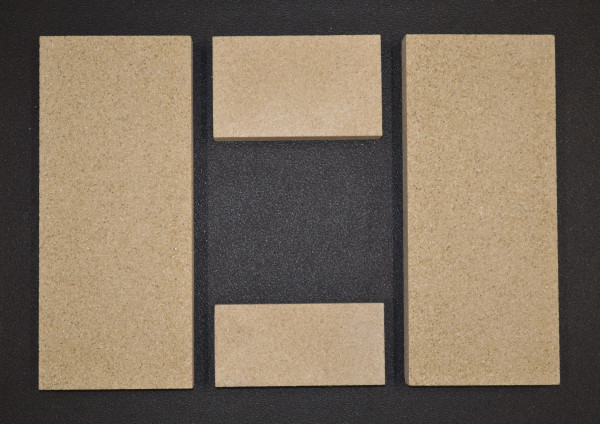

Original Bodenstein Set für den Kaminofen Justus Grönland

• 4-teiliges Set

Justus Grönland Bodenstein Eckdaten:

• 4 Stück
• Bodenstein Set, liegende Brennraumsteine Set

• Material Vermiculite
• Bodenstein vorne (135 x 64 x 30 mm)
• Bodenstein links (281 x 121 x 30 mm)
• Bodenstein rechts (281 x 121 x 30 mm)
• Bodenstein hinten (135 x 81 x 30 mm)

• Position 22.1, 22.2 und 22.3 in der Explosionszeichnung

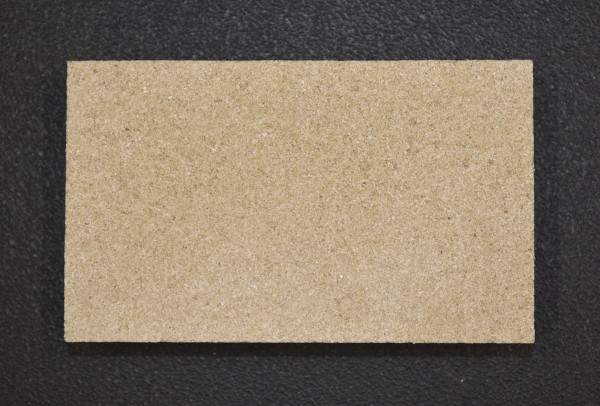

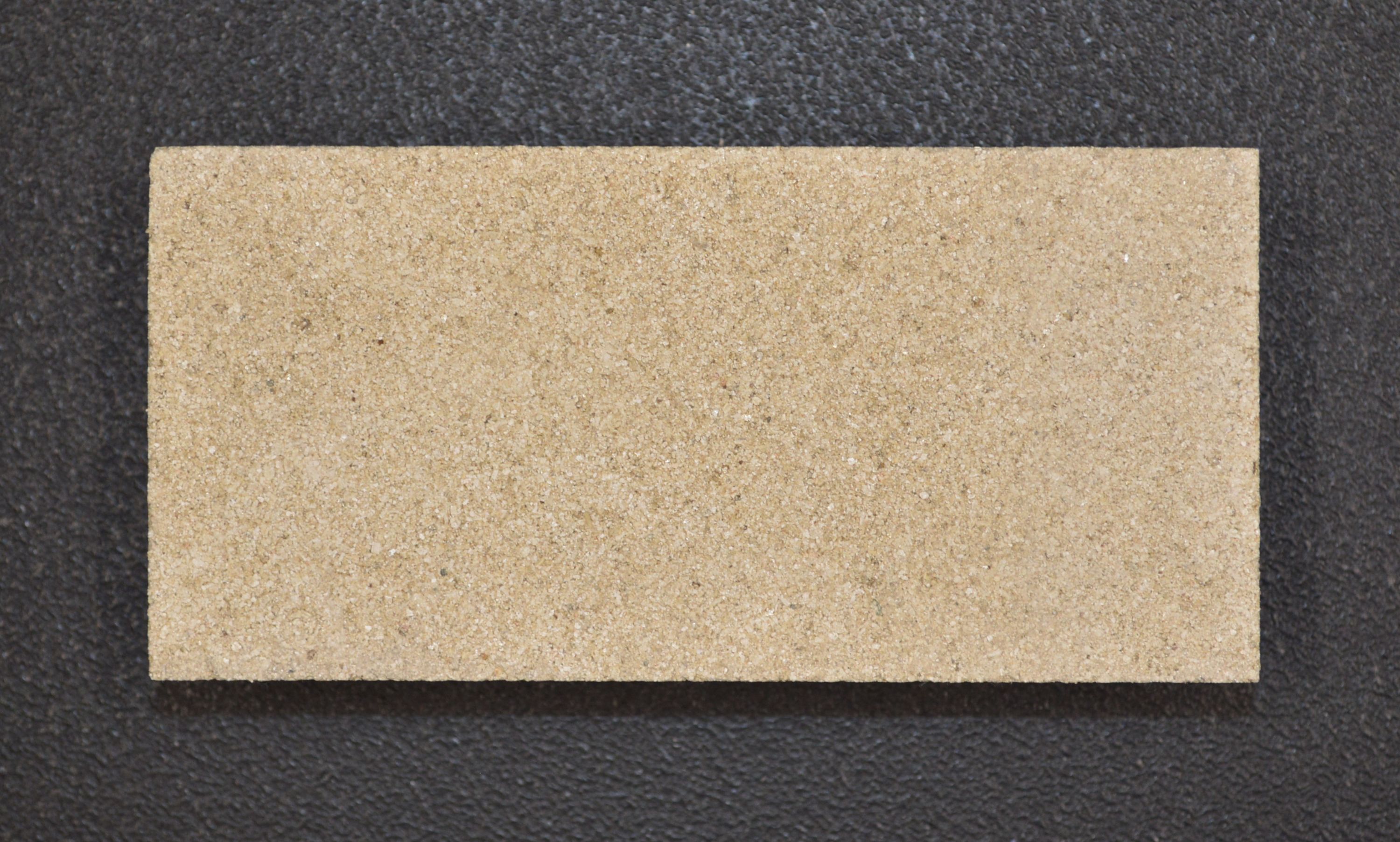

Original Bodenstein vorne für den Kaminofen Justus Grönland

Justus Grönland Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 135 mm x 64 mm x 30 mm
• Material Skamol
• Position 22.2 in der Explosionszeichnung

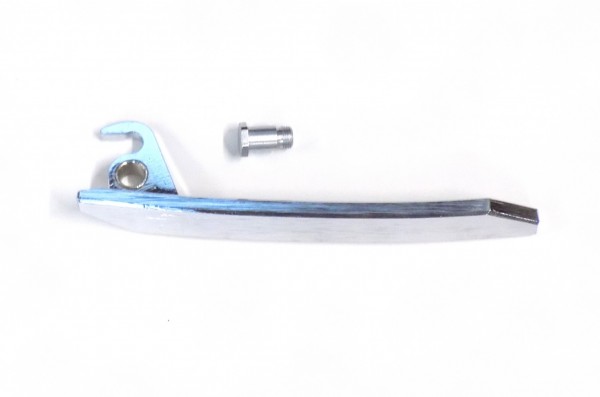

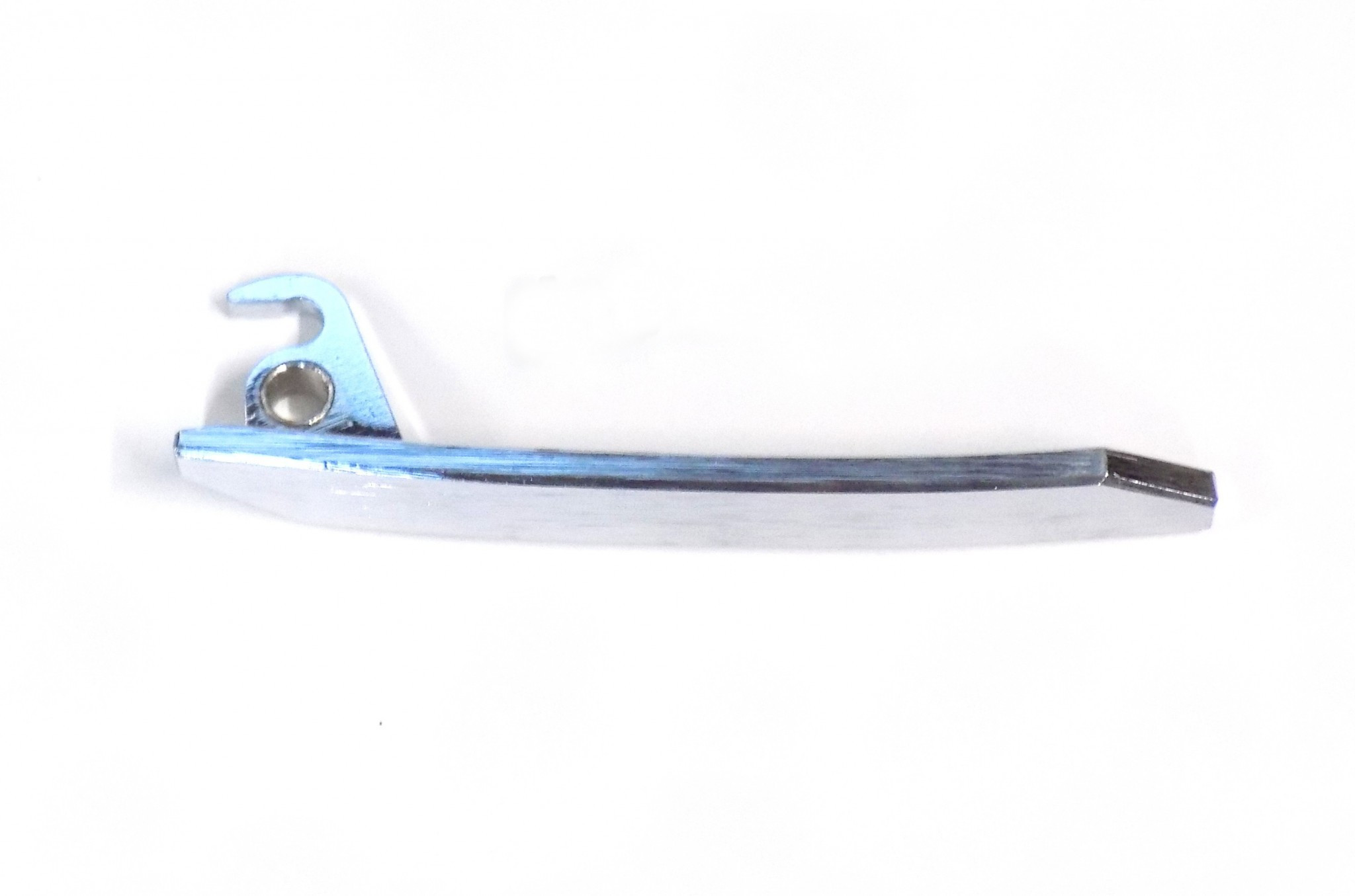

Original Türgriff für den Kaminofen Justus Grönland

Justus Grönland Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 200 mm
• Material Chrom

Original Feuerraumauskleidung für den Kaminofen Justus Grönland

• 13-teiliges Set

Justus Grönland Feuerraumauskleidung Eckdaten:

• Material Skamol

• Bodenstein vorne (135 x 64 x 30 mm), Bodenstein hinten (135 x 81 x 30 mm)
• Bodenstein links (281 x 121 x 30 mm), Bodenstein rechts (281 x 121 x 30 mm)
• Rückwandstein links unten (213 x 240 x 25 mm), Rückwandstein rechts unten (213 x 240 x 25 mm)
• Rückwandstein oben (370 x 225 x 25 mm)
• Seitenstein links unten (305 x 425 x 25 mm), Seitenstein rechts unten (305 x 425 x 25 mm)

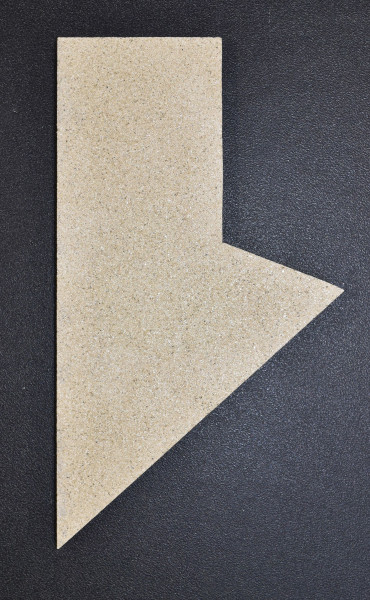

• Seitenstein links oben (215/123 x 380 x 25 mm), Seitenstein rechts oben (215/123 x 380 x 25 mm)
• Zugumlenkung unten (420 x 255 x 25 mm), Zugumlenkung oben (195 x 185 x 25 mm)

• Positionen 21.1, 21.2, 21.3, 21.4, 21.5, 21.6, 21.7 in der Explosionszeichnung

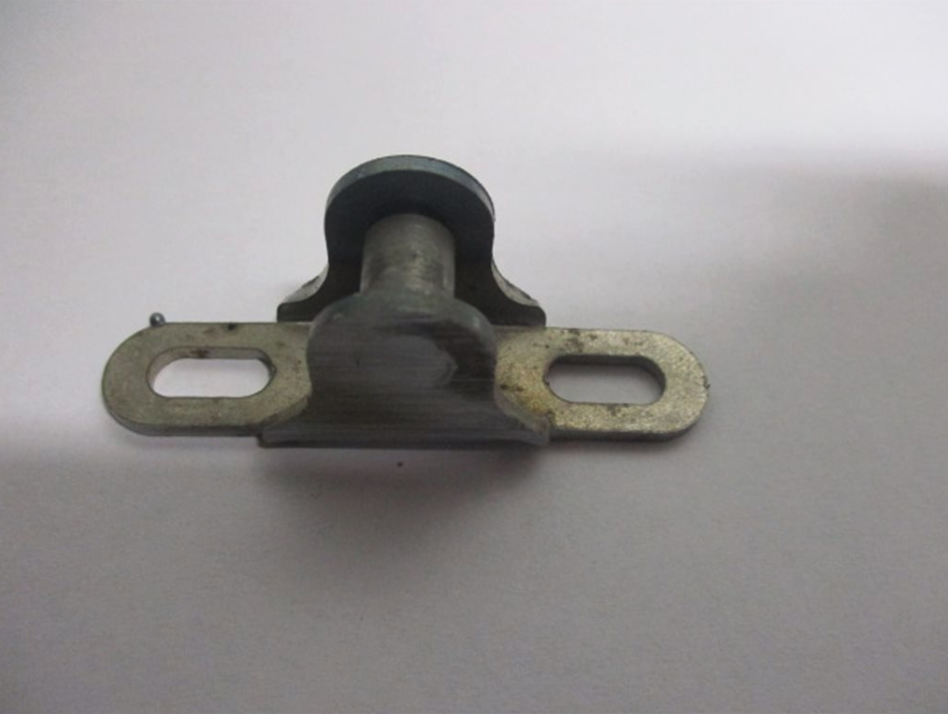

Original Verriegelung für den Kaminofen Justus Grönland

Justus Grönland Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung

Original Rückwandstein links unten für den Kaminofen Justus Grönland

Justus Grönland Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 213 mm x 240 mm x 25 mm
• Material Grenamat
• Position 21.1 in der Explosionszeichnung

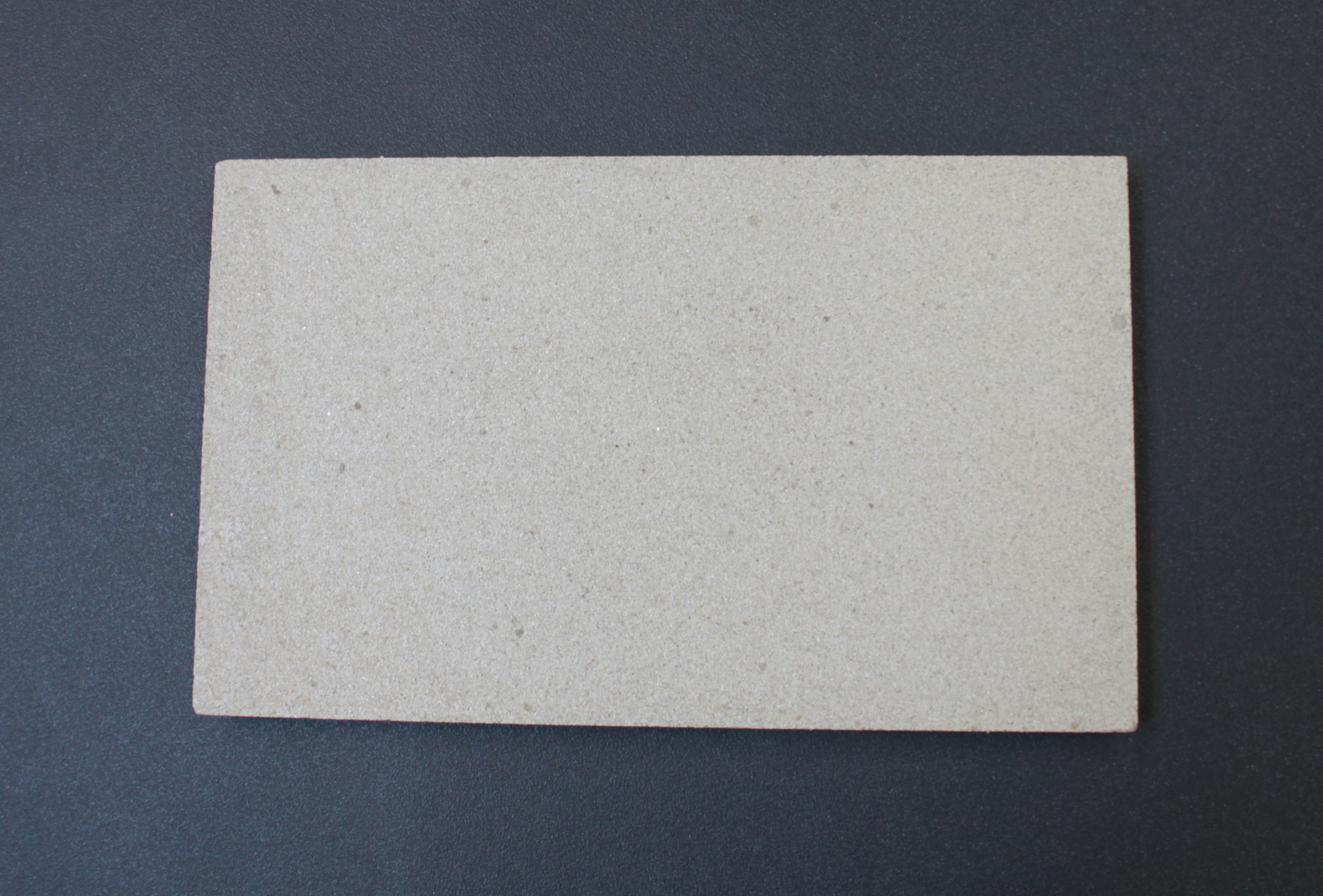

Original Rückwandstein oben für den Kaminofen Justus Grönland

Justus Grönland Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 370 mm x 225 mm x 25 mm
• Material Grenamat
• Position 21.2 in der Explosionszeichnung

Original Rückwandstein rechts unten für den Kaminofen Justus Grönland

Justus Grönland Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 213 mm x 240 mm x 25 mm
• Material Grenamat
• Position 21.1 in der Explosionszeichnung

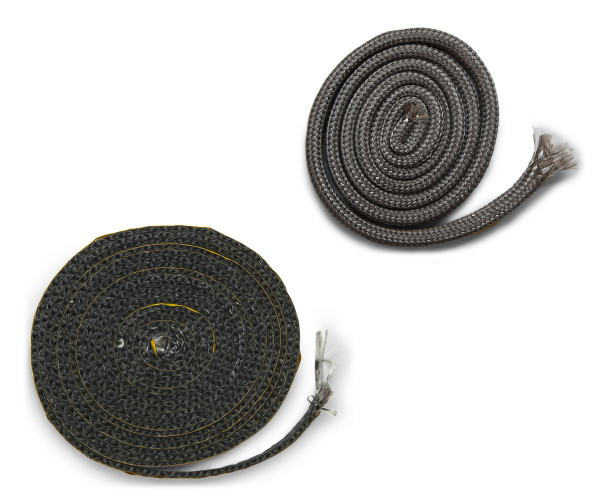

Scheibendichtung für den Kaminofen Justus Grönland

Justus Grönland Scheibendichtung Eckdaten:

• 2-teilig

• Flachdichtung, unten/seitlich
• Maße 10 x 2 mm
• Länge 3 m
• selbstklebend
• Positionen 1.4 und 1.5 in der Explosionszeichnung

• Lippendichtung oben
• Länge 1 m
• selbstklebend
• Position 1.3 in der Explosionszeichnung

Diese Scheibendichtung besteht aus zwei verschiedenen Dichtschnüren. Die Lippendichtung wird im oberen Bereich zwischen Tür und Sichtscheibe montiert. Die Flachdichtung wird seitlich und unten zwischen Heiztür und Schauglas angebracht. Zusätzlich wird die Flachdichtung seitlich zwischen Glasscheibe und Scheibenhaltern installiert.

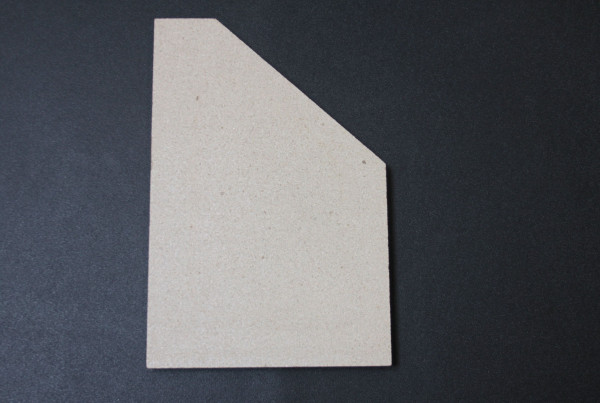

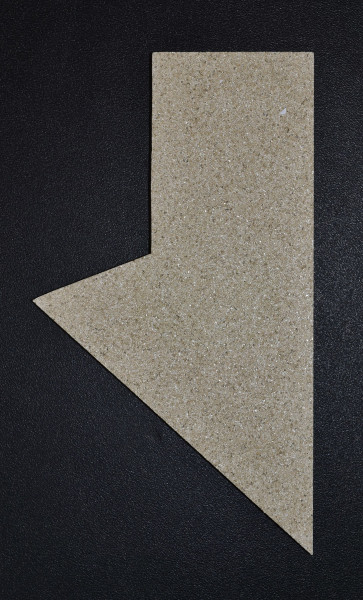

Original Seitenstein links für den Kaminofen Justus Grönland

Justus Grönland Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 215 mm x 380 mm x 25 mm
• Material Vermiculite
• Position 21.7 in der Explosionszeichnung

Original Seitenstein links unten für den Kaminofen Justus Grönland

Justus Grönland Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 305 mm x 425 mm x 25 mm
• Material Grenamat
• Position 21.3 in der Explosionszeichnung

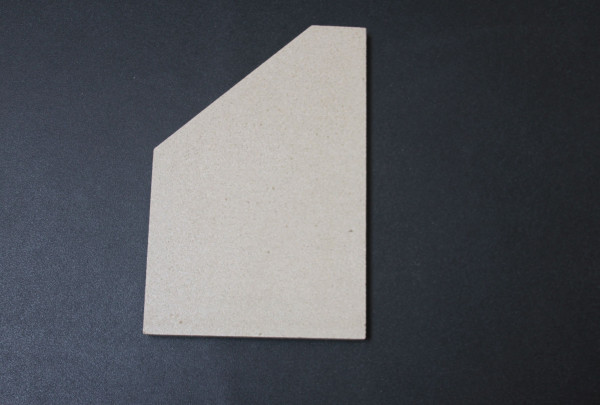

Original Seitenstein rechts für den Kaminofen Justus Grönland

Justus Grönland Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 215 mm x 380 mm x 25 mm
• Material Vermiculite
• Position 21.7 in der Explosionszeichnung

Original Seitenstein rechts unten für den Kaminofen Justus Grönland

Justus Grönland Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 305 mm x 425 mm x 25 mm
• Material Grenamat
• Position 21.3 in der Explosionszeichnung

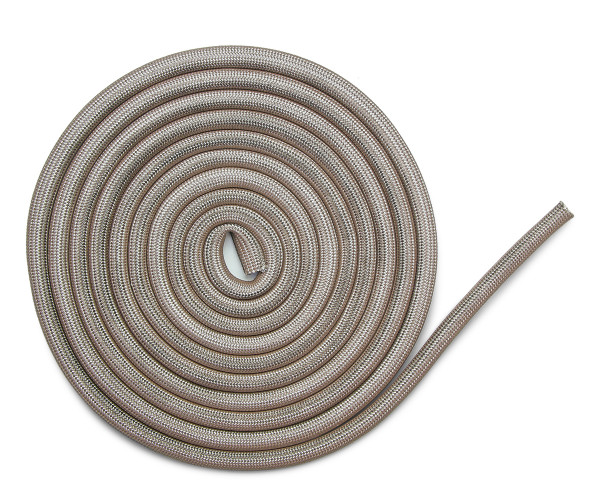

Türdichtung für den Kaminofen Justus Grönland

• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Grönland Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 9,5 mm

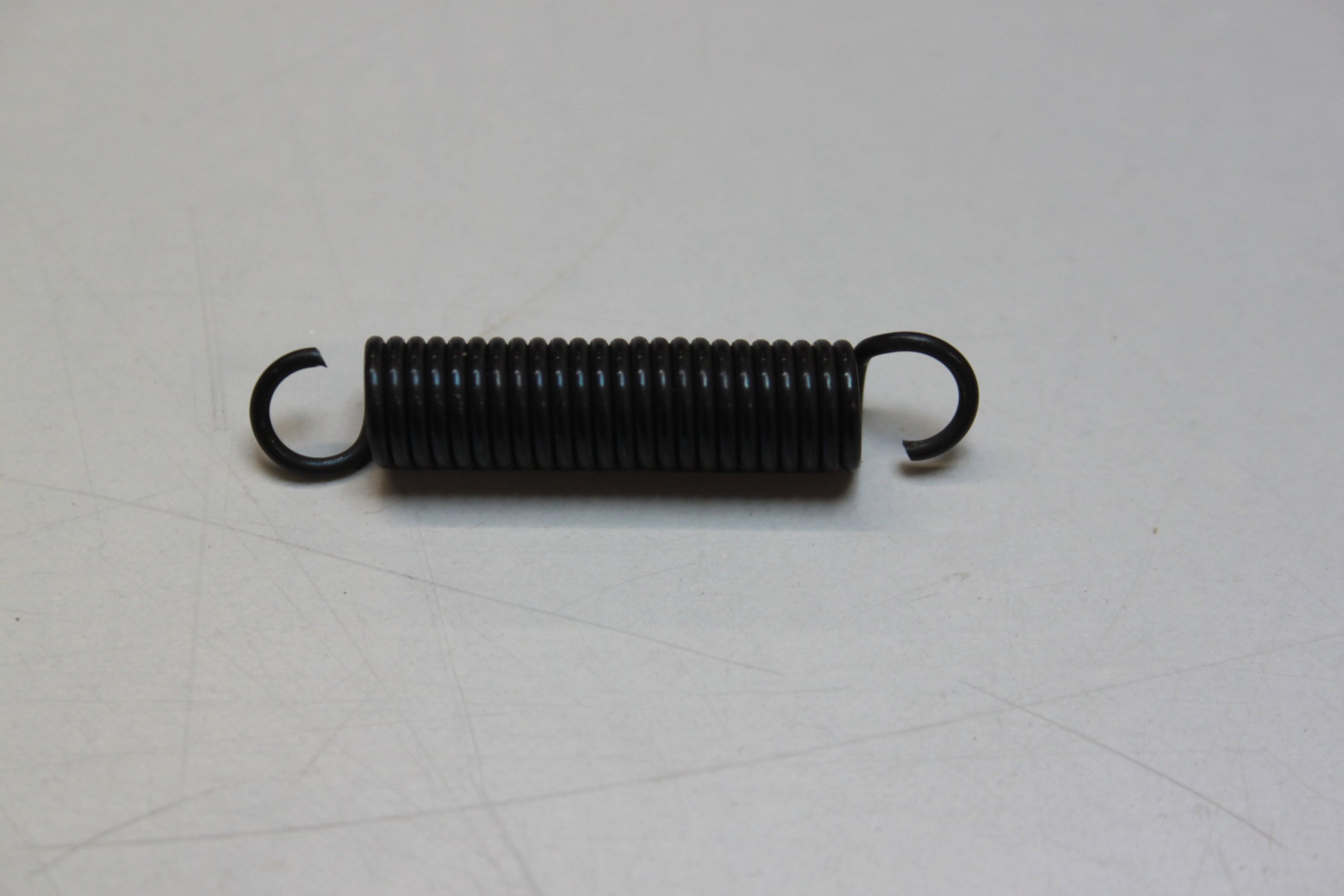

Original Türfeder für den Kaminofen Justus Grönland

Justus Grönland Türfeder Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 0,38 cm
• Durchmesser 7,3 mm
• Form Feder

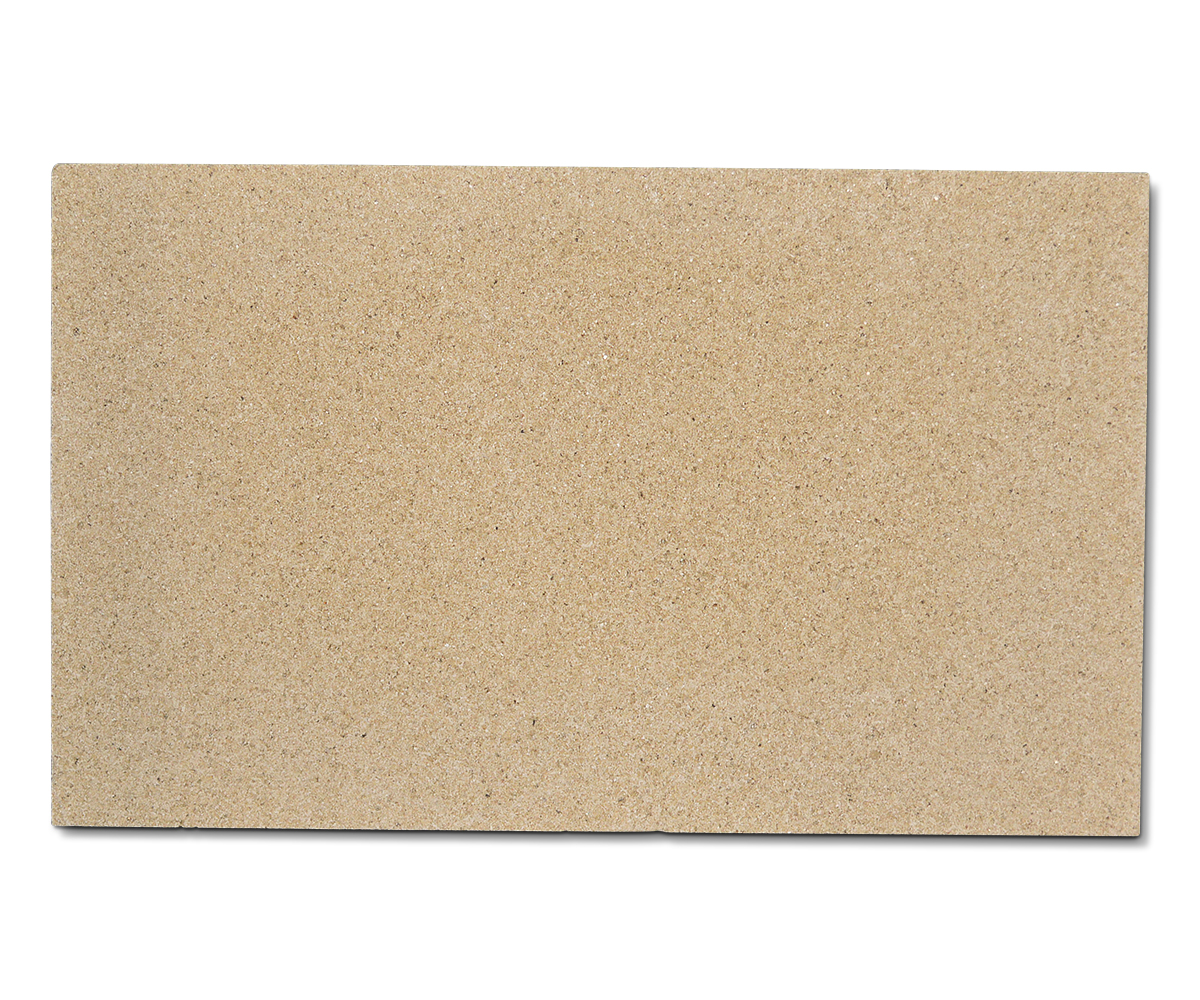

Original Zugumlenkung mittig für den Kaminofen Justus Grönland

Justus Grönland Zugumlenkung mittig Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 420 mm x 255 mm x 25 mm
• Material Vermiculite
• Position 21.5 in der Explosionszeichnung

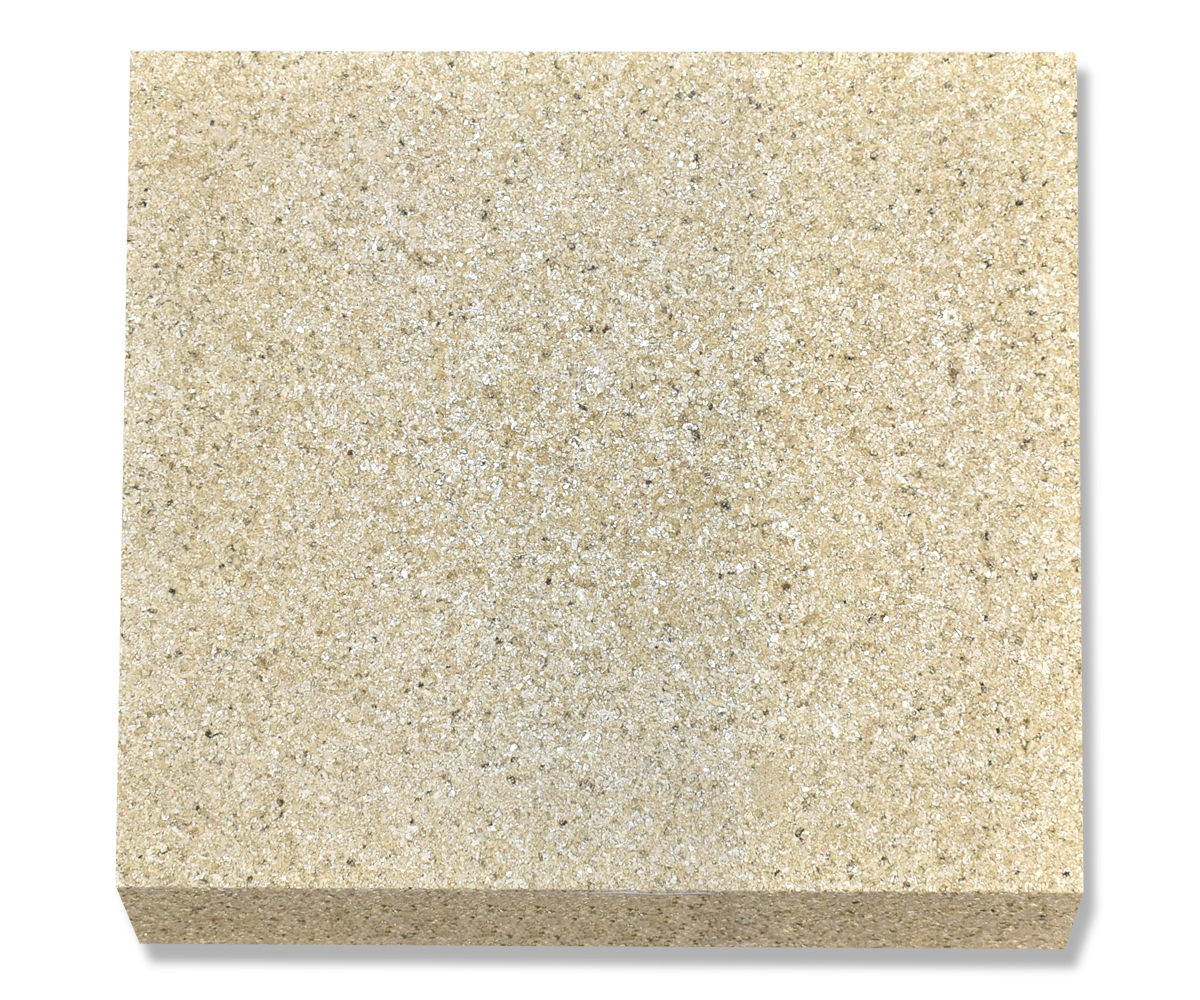

Original Zugumlenkung oben für den Kaminofen Justus Grönland

Justus Grönland Zugumlenkung oben Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 185 mm x 195 mm x 25 mm
• Material Skamol

Original Zugumlenkung unten für den Kaminofen Justus Grönland

Justus Grönland Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 420 mm x 255 mm x 25 mm
• Material Vermiculite
• Position 21.6 in der Explosionszeichnung
